(not another HA Tool) - Shelly-Zendure-Controller - UPDATE

Surfer1264(2nd)

Letzte Woche schon vorgestellt, aber noch in den Kinderschuhen ..... in dieser Woche aktualisiert, und hier nochmal ein paar Details in KÜrze

Shelly 3EMPro steuert einen Solarflow

Steuerskript zur lokalen, cloud-unabhängigen Regelung der Ausgabeleistung (Nulleinspeisung)
eines Zendure SolarFlow-Systems (getestet mit SolarFlow 800, 2 Batteriepacks und SF2400Pro).

Das Skript kann wahlweise direkt auf einem Shelly Pro 3EM laufen (lokale
Messung) oder auf einem beliebigen anderen Shelly-Gerät, das die
Netzleistung per Netzwerk von einem Shelly Pro 3EM abruft.

Das Script läuft auf dem Shelly Device!

Lokale Messung erfolgt ohne Netzwerkzugriff.
Die Gridpower wird direkt aus dem Shelly-Device-Speicher gelesen. Das ist nun wirklich Echtzeit!

In Kürze

Install & Run: nur IP Adresse des Hubs eingeben und das Script läuft (alles andere ist voreingestellt)
Konfigurierbar ist aber (Klammerwerte sind Defaults):
- Sollwert (0W)
- Hysterese (10W)
- Dämpfung (0,6)
- Taktung (3 Sek)
- Minimale Leistung (35W)
- maximale Leistung (800W)
- Minimale Soc-Einstellung (15%) als doppelter Boden zur Firmware
- AC-Laden/Überschussladen aktivierbar (reverse: false)
- Ladeleistung (1200W)
- Maximale SoC-Einstellung (100%) als Abfangpunkt für das Laden
- Benachrichtigungsfunktion aktivierbar (Signal, Whatsapp...über Callmebot) (signal_enabled: false)

Shelly Controller Doc

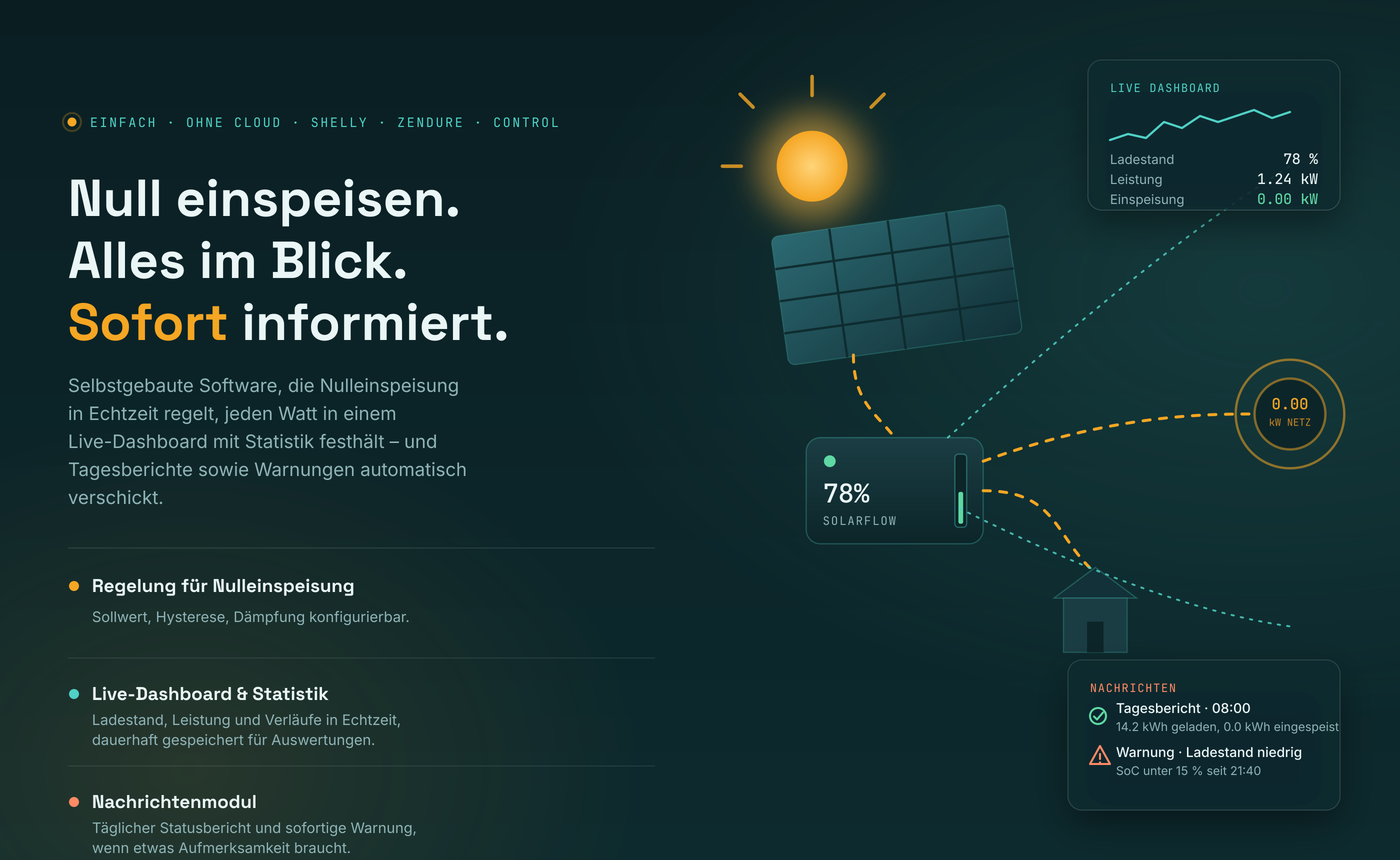

Das Ganze ist Teil einer Shelly Suite bestehend aus

Shelly Controller (Der Regler)
Shelly AkkuWatchDoC (Der Kommunikator)
Monitor (Der Datenlogger und Visualisierer)

Drei Tools, die im übrigen völlig unabhängig voneinander sind

https://github.com/surfer1264/Zendure-Stuff/wiki/Shelly-Zendure-Dynamic-Output-Controller-%28SZ%E2%80%90DOC%29

https://github.com/surfer1264/Zendure-Stuff/wiki/Simple-Zendure-Shelly-Cloudless-System-%28S%E2%80%90Z%E2%80%90S%E2%80%90C%E2%80%90S%29

wurbar

Super Sache! Vielen herzlichen Dank. Das HEMS deaktiviert sein muss, ist klar. Bleibt Z-HA an über zenSDK oder ist es zu deaktivieren, bzw. auf lokal mit Zendure Autorisierungsschlüssel einzurichten. Ich bin ein bisschen „verwirrt“!

Henry

wurbar Ich drösel das mal ein bisschen auf.
1.) Es kann nur einen geben, der Regelbefehle sendet. Daher HEMS aus und Z-HA Manager auch aus.
2.) Zum Monitoring kann Z-HA natürlich weiter aktiv bleiben.
3.) Den Autorisierungsschlüssel braucht Z-HA nur um bei der Ersteinrichtung die Geräte anzulegen, oder neue Geräte abzurufen. Surfers Shelly Skript und die Zendure Regelung ansich brauchen ihn nicht, da beides über REST-API direkt die Geräte im Netzwerk anspricht.
Kurz und knapp:
Skript auf den Shelly kopieren und einrichten , HEMS&Z-HA Manager aus und schon sollte es laufen.

Surfer1264(2nd)

wurbar Super Sache! Vielen herzlichen Dank. Das HEMS deaktiviert sein muss, ist klar

Wie henry sagt , Das Tool hat gar nichts mit Home Assistent zu tun ( not another HA tool )

Es ist speziell für Leute, denen HA eine Nummer zu groß ist …..

ZHA darf und kann parallel laufen aber eben nur als Monitor

Es gibt KEINE techn. Verbindung oder Abhängigkeit

wurbar

Henry Vielen Dank. Muss es ausprobieren, obschon Z-HA sehr gut läuft!

SolarSauerland

Hallo, läuft das auch mit einem ir-Lesekopf auf dem Stromzähler?

Henry

SolarSauerland Probier mal das aus:
http://IP IR-Lesekopf/properties/report
Kommt da was zurück? Falls ja, ist das grundsätzlich möglich, bedarf aber uU einer Änderung im Code, falls der json Body abweicht.

Henry

Probier mal das aus:
http://IP IR-Lesekopf/properties/report
Kommt da was zurück? Falls ja, ist das grundsätzlich möglich, bedarf aber uU einer Änderung im Code, falls der json Body abweicht.

Surfer1264(2nd)

Henry Probier mal das aus:
http://IP IR-Lesekopf/properties/report
Kommt da was zurück? Falls ja, ist das grundsätzlich möglich, bedarf aber uU einer Änderung im Code, falls der json Body abweicht.

Yes Sir, genau das.

Surfer1264(2nd)

Und das Script funktioniert nur mit allen zenSDK fâhigen Geräten ab SF800 aufwärts

ZenUser15qq8XQQ

Surfer1264(2nd)
Beim Zendure Smart Meter 3CT sieht die Ausgabe so aus:

http://IP/properties/report
{"timestamp":1784367518,"messageId":73,"deviceId":"Ch1sAbbV","a_aprt_power":0,"b_aprt_power":16,"c_aprt_power":-14,"total_power":2}

Kann der auch verwendet werden oder muss am Scriptcode etwas verändert werden? Ein anderes Shelly-Gerät auf das Steuerungsscript installiert werden ist bei mir vorhanden.

Surfer1264(2nd)

wurbar Z-HA sehr gut läuft

Script ist ja vorrangig für die NICHT HA Nutzer gedacht.

Eben eine Alternative

Surfer1264(2nd)

ZenUser15qq8XQQ schaue ich mir an …. Und melde mich

Surfer1264(2nd)

ZenUser15qq8XQQ Beim Zendure Smart Meter 3CT sieht die Ausgabe so aus:

http://IP/properties/report
{"timestamp":1784367518,"messageId":73,"deviceId":"Ch1sAbbV","a_aprt_power":0,"b_aprt_power":16,"c_aprt_power":-14,"total_power":2}

Kann der auch verwendet werden oder muss am Scriptcode etwas verändert werden? Ein anderes Shelly-Gerät auf das Steuerungsscript installiert werden ist bei mir vorhanden.

JAWOLL (sollte) funktioniert

Das Shelly-Script supportet nun

Shelly 3EMPro ("local", ohne Netzwerkinteraktion - HIGH SPEED)
Shelly 3EMPro ("remote", rpc übers Netzwerk, von jedem anderen Shelly-Device)
jeden Smartmeter ("http_json" der über (http://<IP>/properties/report) und zwar GENERISCH
WTF ist das cool (3CT als Standard hinterlegt) => KEINE Code-Anpassung: NUR den Namen des relevanten-Powerfelds eintragen in die Config, im obigene Beispiel ist das total_power

Probiere es bitte aus!!!

Ausführlich beschrieben hier
https://github.com/surfer1264/Zendure-Stuff/wiki/Shelly-Zendure-Dynamic-Output-Controller-(SZ‐DOC)

Henry

Ich habs vorhin mal ganz kurz ausprobiert.
PV Überschuss war bei ca 6kW. Die entsprechenden Einstellung im Skript habe ich vorgenommen.
Nach Skriptstart hat es den SF2400 Pro sauber in 3 Regelschritten auf 2400W Laden gezogen. Heute Abend schau ich mal, wie das Entladen läuft.

Henry

Henry AC Laden:
Sonne/Wolken Mix = stark schwankender PV Überschuss

sauber ausgeregelt, zwar gelegentlich leichtes Übersteuern, geht aber in Ordnung, ist bei Z-HA genauso…

ZenUser15qq8XQQ

Surfer1264(2nd)
Die Steuerung mit Verbrauchswerten von einem Zendure Smart Meter 3CT ("http_json") funktioniert!

Das Script läuft bei mir auf einem Shelly PM Mini Gen3. Vielen Dank für dieses tolle Projekt.

zenrix

Du bist der WAHNSINN! Danke für Deine viele Zeit und Mühe - Chapeau.

Surfer1264(2nd)

Die drei Grid-Quellen im Überblick

Kurz gesagt:
"local" ist am schnellsten und zuverlässigsten, läuft aber zwingend auf dem Pro 3EM selbst.
"remote" und "http_json" geben die Freiheit, das Skript auf jedem Shelly laufen zu lassen — der
Unterschied liegt nur darin, welcher Smartmeter im Netz abgefragt wird.

EINZIGE Voraussetzung also nun:

irgendein Shelly-Device
irgendein Smartmeter mit REST Schnittstelle oder eben der Shelly3EMPro

und Ihr steuert Euren Solarflow mit nem kleinen Shelly-Device. Das wars. Ist das G**l oder?

Surfer1264(2nd)

on top: grafische Dokumentation des Algorithmus verfügbar
https://github.com/surfer1264/Zendure-Stuff/wiki/Shelly-Zendure-Dynamic-Output-Controller-(SZ‐DOC)#grafische-aufbereitung

wurbar

Für mich die bessere Regelung als Z-HA. Meine Konfiguration: SF 800Pro, 2xAB2000 und Hoymiles WR 800W-2T auf anderer Phase, Nulleinspeisung (smart), Export verboten.
Weshalb bessere Regelung? Bei erstmaligem Erreichen Akku100% und Grundlast durch Hoymiles abgedeckt, geht Pro wunschgemäss in „Bypass aus“. Bei neuer grösserer Lastanforderung (Haartrockner) schaltet der Pro über „bypass an“ wunschgemäss die erforderliche Leistung zu, aber in Z-HA geht der Pro nach Abschalten des Haartrockners nicht wieder in „Bypass“ aus, auch wenn der Hoymiles die Grundlast bereits abdeckt. Im neuen Shelly-Zendure-Controller geht der Pro hingegen nach Lastwegfall sofort wieder in Bypass aus und der Hoymiles liefert wie gewünscht weiter die Grundlast. Werde weiter beobachten.

Surfer1264(2nd)

wurbar Echt jetzt???
