Solarflow 2400 Pro Anschluss Solarpanele

ZenUser23XFtmK3

Hallo an die Community 🤗

Bin absoluter Balkonkraftwerk Neuling und habe ein Problem mit der Inbetriebnahme.

Folgendes Problem:

Habe meine Solarmodule aufgebaut ein
Verlängerungkabel MC4 besorgt mit Männlich
Weiblich.

Ist Männlich
Weiblich

So weit so gut.

Jetzt wollte ich + Panel auch an + Solarflow anklemmen.

So stand es zumindest in der Beschreibung.

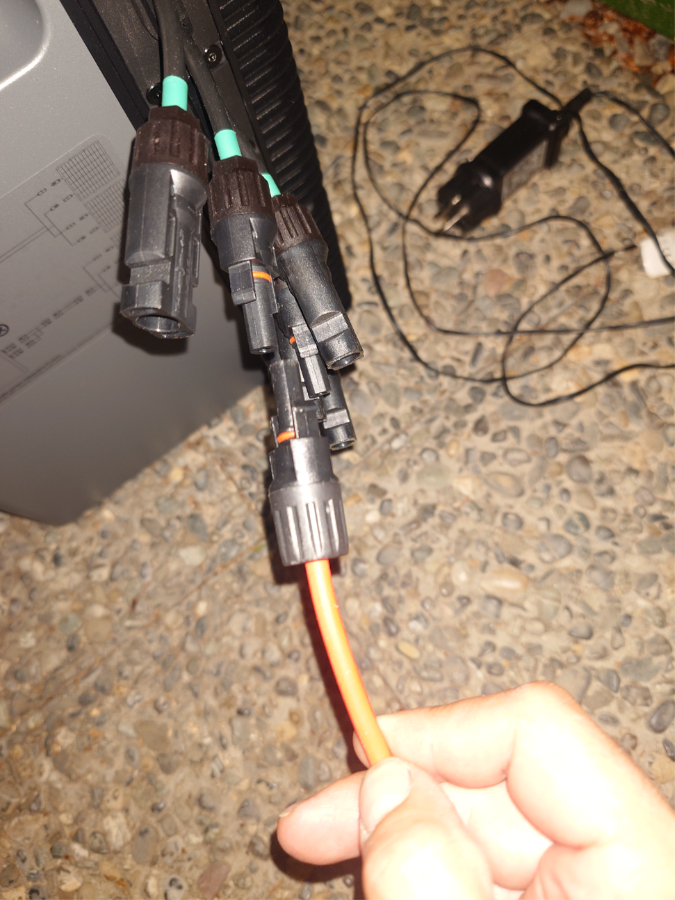

Jetzt war ich leicht verwundert das im 1 ten Paar der
MPPT Anschlüsse
( der obereste Anschluss Kabel 1 sozusagen ist

weiblich )
( der zweite Anschluss Kabel 2 ist dann
mit männlichem stecker )

Jetzt endet ja das + Verlängerungskabel vom Panel
ebenso mit einem männlichen Stecker.

Wie soll ich des nun Anschließen 🤣

Verzeiht die Frage aber irgendwie ergibt es so keinen
Sinn. Oder ich bin einfach beschränkt.

Hoffe ihr habt da eine kurze und funktionable Lösung.

Grüße Andre

Surfer1264(2nd)

Verstehe die Frage nicht ganz…

Solarpanel hat einen W und einen M
Verlängerung hat einen W und eine M
Hub hat einen W und einen M

Also immer Männlein auf Weiblein und umgekehrt…

Panel-M an Verlängerung-W und andere Seite Verlängerung M an 2400-PV1-W

mwe

Wenn alles fertig gekauft ist muß das richtig zusammenpassen.
Nicht immer an die Polarität denken denn die MC4 Verbindungen wechseln immer von Eingang zu Ausgang.

ZenUser23XFtmK3

@ Surfer1264(2nd)
Ja so wie Du es beschreibst ist es ja praktisch auch nur möglich. 🤗👍

@mwe
Wenn ich es richtig verstehe kann geht immer + in - weiter
dann - wieder in + usw ( in Reihe sozusagen )

Dann habe ich mich wahrscheinlich von den Kennzeichnungen auf den MC4 Steckern beirren lassen.

Ich dachte wenn ein - auf der Buchse des MC4 Steckers
steht dann müsste das
auch der - Anschluss an der Solarflow sein. 😵‍💫

mwe

ZenUser23XFtmK3 Auch wenn die Prögung an den Verbindern verwirrt, sei froh das es so ist !
Denn was würde passieren wenn das PV-Modul zwei gleiche Stecker hätte ?
75% der Balkonkraftwerke würden nicht funktionieren, weil sie falsch angeschlossen wären.

ZenUser23XFtmK3

Im Prinzip kann man nichts falsch machen.

Ich dachte schon ich brauche dazu ein spezielles Kabel.

Verlängerungskabel wo an beiden Enden ein
weiblich eingang hat 😵‍💫

Ordnas

So wie es in der Bedienungsanleitung steht. Einfach bei Zendure runterladen.

Michael

Die Stecker an den Modulen sind so konzipiert dass man die Module in Reihe schalten kann, plus an minus vom nächsten Modul und dabei die Polarität nicht vertauschen kann. Dann kommen die Anschlüsse des Stings an den Wechselrichter dort sind halt die selben Stecker verbaut, deshalb steht dort auf den Steckern die entgegengesetzte Polarität drauf.

ZenUser1896hfpH

Ein Solarpanel hat einen männlichen und weiblichen Stecker...somit benötigst Du 2 Kabel zum verlängern. Diese 2 Kabel verbinde ich dann in gewissen Abständen mit Isoband entlang des Kabels. Auf jeder Seite des Kabels hat man dann einen männlichen und weiblichen Stecker...am anderen Ende des Kabels dann das Gegenteil davon.
Wenn man also ein Solarpanel mit männlichen Stecker hat kommt da das Verlängerungskabel mit dem weiblichen Stecker drauf... läuft dann weiter und am Ende ist wieder ein männlicher Stecker drauf. Somit hast Du den männlichen Anschluss verlängert.

Surfer1264(2nd)

Ok jetzt haben wir das alles drei Mal erklärt. Ich glaube jetzt passt es 😎 good luck
