Hyper2000, Erstinbetriebnahme, kein Solarstrom

Zen_Wolle

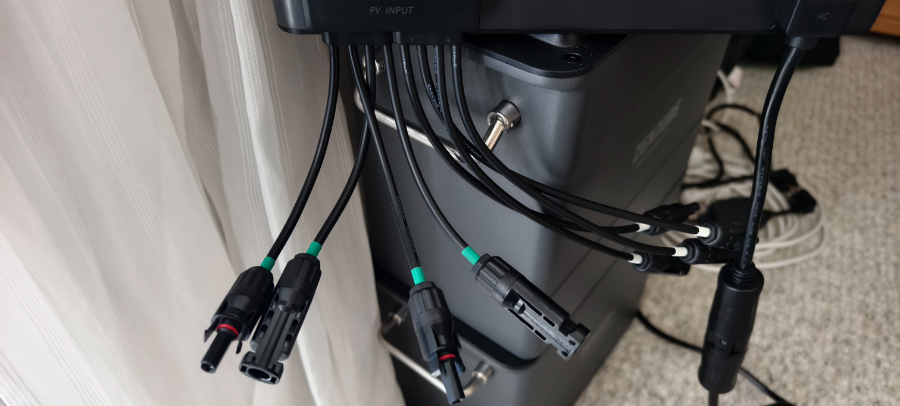

Hallo in die Runde, guten Tag. Ich habe 2 Hyper2000 mit je 2 AB2000 Akkus. Die Einrichtung im Hausnetz lief problemlos, alle Settings und Änderungen greifen schnell. Betrieb bislang nur für Updates und zu Test, die PV Paneelen fehlten noch. Jetzt sind sie da, gestern 4 Stück angesteckt .. und kein Solarstrom. Jedes Modul liefert ca. 30V, Solarstrom gleich null, nun bin ich etwas ratlos. Hyper habe ich schon aus- und eingeschaltet, kurzzeitig spannungslos gemacht, keine Änderung. Die erste Frage betrifft die 4 Solareingänge am Hyper, an welche Eingänge konkret muss (+) und (-) angesteckt werden, vielleicht sind die Leitungen oder Stecker von den PV Modulen vertauscht. Oder hilft etwas anderes? Danke und sorry für den langen Text, bin ziemlich verzweifelt

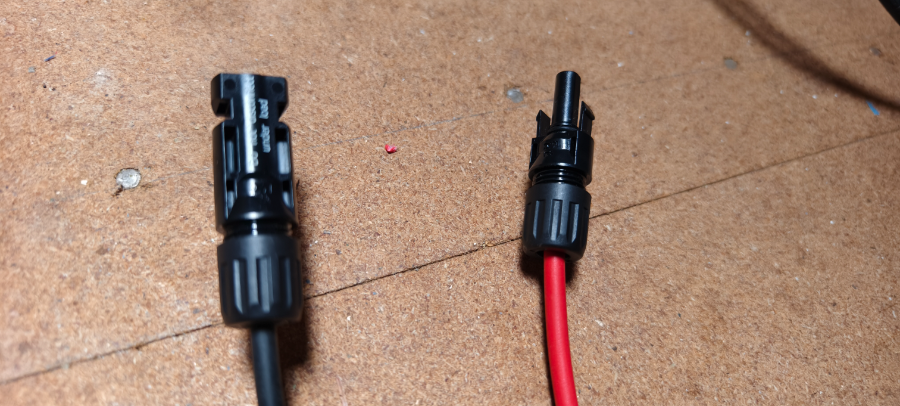

Am männlichen Stecker (rotes Kabel) liegt minus an, am weiblichen Strecke (schwarz) plus

HyperKalle

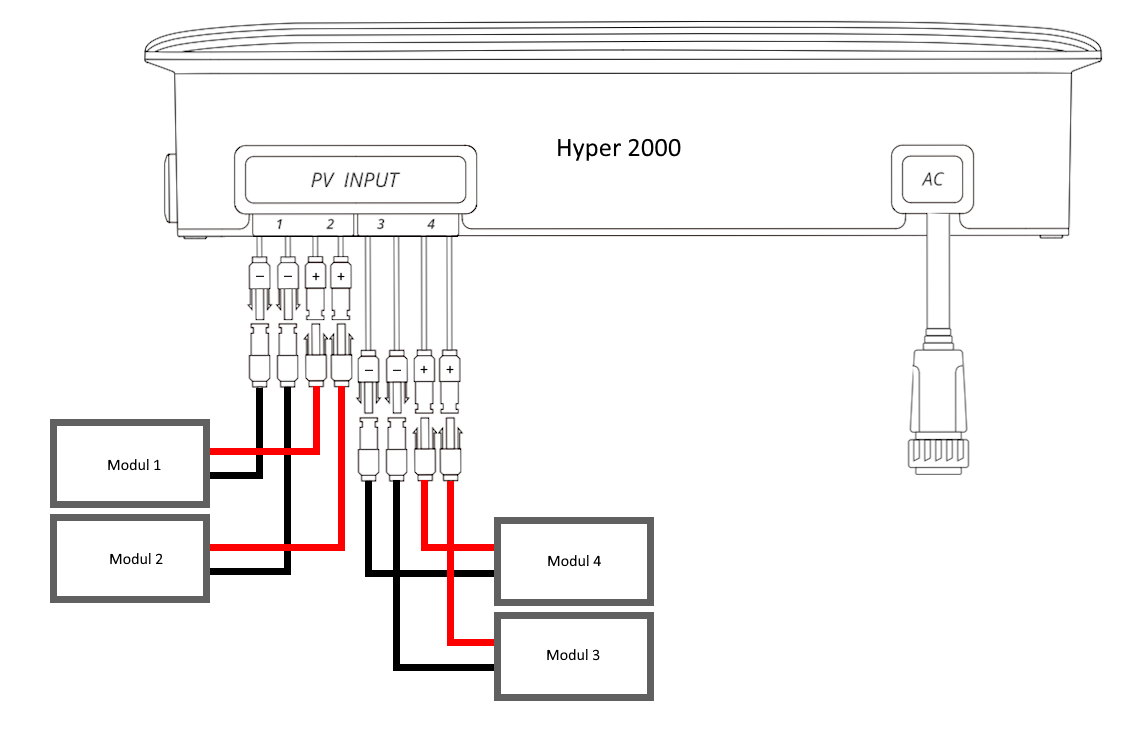

So sollte es aussehen. Bei mir funzt es so😉

B K W

Sind bei Dir die Spannungen vertauscht?

ZenUser22D11eK0

Schau dir genau die zeichnunh an. Denke auch das da der fehler liegt. Der erste kabelanschluss ist minus für modul 1. plus modul 1.muss an hyper anschluss 3

ShaRuKu Zer0

Welche Anschlüsse + und welche - sind ist am Hyper auch aufgedruckt. Rot ist in der E Technik normalerweise für +. Mich würde es wundern wenn die Module falsch verdrahtet sind, das ist normalerweise genormt bei den MC4 Steckern. Ein vertauschen sollte nicht möglich sein.

ShaRuKu Zer0

Wenn rot wirklich - bei dir ist passt jedenfalls irgendetwas in der Verkabelung nicht.

Zen_Wolle

Vielen Dank für die schnellen Antworten. Die Module habe ich montieren lassen und die Kabelage würde konfektioniert, an die Module gesteckt und zum Knotenpunkt verlegt. Mein erster Gedanke war auch Richtung Vertauschung, rot ist normalerweise (+). Aber im Solarsektor spielt die Farbe eher eine untergeordnete Rolle, da ist der Stecker relevant .. das hat mich unsicher gemacht. Also PV INPUT am Hyper 2000 links (-), alles andere ergibt sich, kommt bei mir mit (+) an. Der Plan bringt Gewissheit, vielen Dank. Crimpzange und Stecker ist besorgt, dann werde ich mal die Stecker tauschen ..

HyperKalle

Stimmt, die MC4-Stecker sind etwas verwirrend, zumal die Kabel sowohl am Hyper als auch den Modulen
für beide Pole schwarz sind.
Habe auch länger schauen müssen. An den Steckern des Hyper2000 sind (+) und (-) - Symbole erkennbar, wenn man genauer hinschaut, am PV-Modul ebenso.
Das habe ich in die Zeichnung übernommen.
Ein Voltmeter zum Nachmessen ist trotzdem sinnvoll, das sollte dann die "Wahrheit" zeigen, unabhängig von Farben.

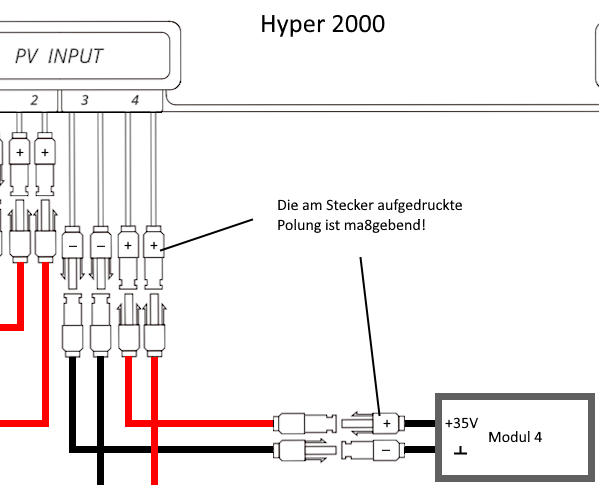

Hier nochmal Zeichnung mit den Verlängerungskabeln genauer dargestellt.

solarbier

Ja schade das am Hyperkabel nicht wenigstens ein Markierungsring für + - angebracht ist. Gerade weil diese Systeme ja ohne Elektriker installiert werden.
Genau beim Einsatz von Verlängerungskabel kann das passieren.
Anstelle Crimpzange würde ich eher die Verlängerungskabel tauschen, sonst fällt der nächste beim Umzug wieder in die Falle da du minus auf rot hast 😉

eDiTiOn09

Genau wenn am anderen Ende der Ader nicht der selbe Stecker sitzt also jedes der beiden ein Weiblein und ein Männlein hat kannst du sie einfach umdrehen,vorausgesetzt du kommst dort ran wo die Panele liegen,hängen,stehen.....😉

Zen_Wolle

Die Module + Kabelage sind jetzt fest auf den Dach, da ist nichts mehr mit tauschen 😊🫢. Ich drehe jetzt die Stecker am Knoten, wo der Hyper steht .. der einfachste Weg

PV-Laudi

Ich habe mit das immer so gemerkt: der Stecker kommt in die Steckdose, am anderen Ende muss wieder ein Stecker sein, der wiederum in die Steckdose kommt - dann gibt's keine verwirrung mit plus und minus oder schwarz und rot

Zen_Wolle

@all .. zum Test erstmal nur die Stecker für 2 Module getauscht, Wechselrichter arbeitet, Stromzähler rennt langsamer :-) . Alles bestens, danke für euren Support 👍
